Cấu tạo máy phun bi thùng đảo: Nguyên lý và ứng dụng thực tế

Trong ngành xử lý bề mặt kim loại, máy phun bi thùng đảo giữ vai trò quan trọng nhờ khả năng làm sạch nhanh, đồng đều và ổn định cho nhiều loại chi tiết. Để khai thác hiệu quả thiết bị này, việc hiểu rõ cấu tạo máy phun bi thùng đảo là yếu tố then chốt, giúp nắm bắt nguyên lý vận hành cũng như phạm vi ứng dụng thực tế. Bài viết dưới đây sẽ phân tích chi tiết cấu tạo máy phun bi thùng đảo, nguyên lý hoạt động và những ứng dụng tiêu biểu của máy trong sản xuất công nghiệp hiện nay.

Giới thiệu chung về máy phun bi thùng đảo

Máy phun bi thùng đảo là thiết bị xử lý bề mặt kim loại chuyên dùng cho các chi tiết có kích thước nhỏ và vừa, số lượng lớn, hình dạng phức tạp. Thiết bị hoạt động dựa trên nguyên lý tự động toàn phần bởi hệ thống đầu phun bi cánh văng bắn hạt bi thép với tốc độ cao kết hợp cùng cơ cấu thùng đảo quay liên tục, giúp các chi tiết va chạm và đổi vị trí không ngừng trong suốt quá trình làm sạch. Nhờ đó, toàn bộ bề mặt sản phẩm được xử lý đồng đều, kể cả các góc khuất khó tiếp cận.

Trong công nghiệp cơ khí, máy phun bi thùng đảo được sử dụng phổ biến để làm sạch rỉ sét, cát đúc, bavia, đồng thời tạo độ nhám bề mặt trước các công đoạn sơn phủ, mạ hoặc xử lý nhiệt. So với các phương pháp thủ công, thiết bị này mang lại năng suất cao hơn, chất lượng ổn định và tiết kiệm chi phí vận hành nhờ khả năng tái sử dụng hạt bi. Chính vì vậy, máy phun bi thùng đảo là giải pháp hiệu quả cho nhiều nhà xưởng sản xuất hiện nay.

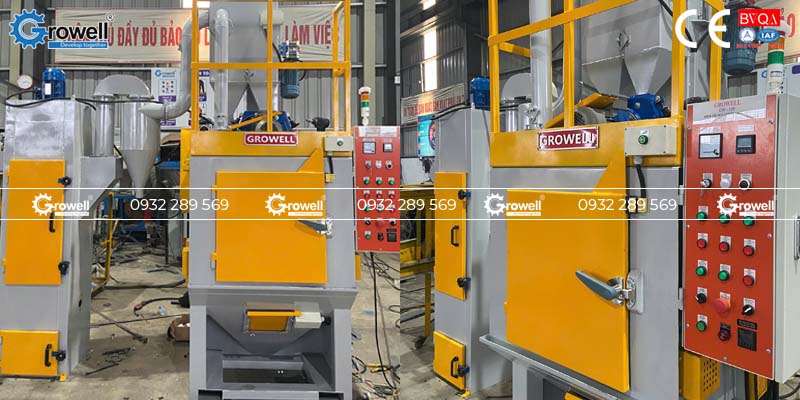

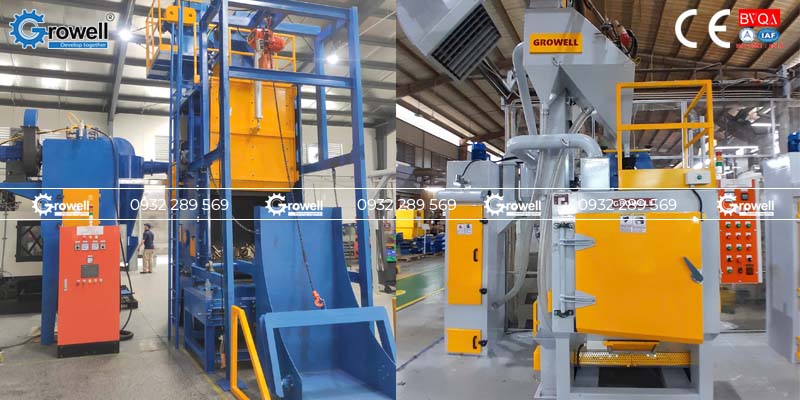

Cấu tạo máy phun bi thùng đảo

Cấu tạo máy phun bi thùng đảo gồm nhiều bộ phận chính được thiết kế đồng bộ, đảm bảo quá trình phun bi diễn ra hiệu quả, an toàn và ổn định.

Băng tải đảo

Trong cấu tạo máy phun bi thùng đảo, băng tải đảo là bộ phận quan trọng nhất, có chức năng chứa và đảo đều các chi tiết trong suốt quá trình phun bi. Băng tải đảo thường được chế tạo từ cao su chịu mài mòn cao. Nhờ cơ chế quay liên tục, các sản phẩm bên trong được đảo trộn đồng đều, giúp bi thép tiếp xúc đều mọi bề mặt, nâng cao hiệu quả làm sạch và tạo nhám.

Đầu phun bi

Đầu phun bi là bộ phận tạo lực phun chính trong cấu tạo máy phun bi thùng đảo. Đầu phun bi sử dụng động cơ công suất lớn để gia tốc hạt bi thép, phun trực tiếp vào bề mặt chi tiết trong thùng đảo. Nhờ tốc độ quay cao và lưu lượng bi ổn định, đầu phun bi giúp đánh bật rỉ sét, cát đúc và tạp chất bám trên bề mặt kim loại một cách nhanh chóng và hiệu quả.

Hệ thống cấp và tuần hoàn bi thép

Một phần không thể thiếu trong cấu tạo máy phun bi thùng đảo là hệ thống cấp, thu hồi và tuần hoàn bi thép. Sau khi phun, hạt bi thép rơi xuống đáy, được thu hồi, tách bụi và đưa trở lại đầu phun. Cơ chế tuần hoàn khép kín giúp tiết kiệm vật tư, duy trì chất lượng phun và đảm bảo máy hoạt động liên tục.

Hệ thống xử lý bụi

Trong cấu tạo máy phun bi thùng đảo, hệ thống xử lý bụi đóng vai trò quan trọng trong việc bảo vệ môi trường làm việc và các bộ phận bên trong máy. Bộ phận này thường sử dụng cyclone, giúp thu gom bụi kim loại, cát và tạp chất sinh ra trong quá trình phun. Nhờ đó, không khí trong buồng phun luôn sạch, hạn chế mài mòn thiết bị và đảm bảo an toàn cho người vận hành.

Tủ điện điều khiển

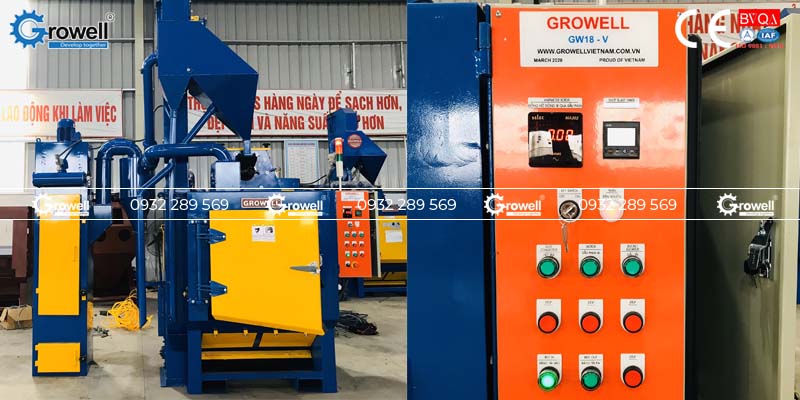

Tủ điện điều khiển là bộ phận quản lý toàn bộ hoạt động trong cấu tạo máy phun bi thùng đảo. Tại đây, người vận hành có thể điều chỉnh thời gian phun, tốc độ thùng đảo và chế độ làm việc của đầu phun bi. Ngoài ra, hệ thống còn tích hợp các tính năng an toàn như công tắc cửa và nút dừng khẩn cấp, giúp máy vận hành ổn định và an toàn trong môi trường sản xuất công nghiệp.

Nhờ cấu tạo máy phun bi thùng đảo khoa học và đồng bộ, thiết bị này mang lại hiệu quả làm sạch cao, phù hợp cho nhiều ngành công nghiệp cơ khí và sản xuất linh kiện kim loại.

Nguyên lý hoạt động của máy phun bi thùng đảo

Nguyên lý hoạt động của máy phun bi thùng đảo được xây dựng dựa trên cấu tạo máy phun bi thùng đảo với sự kết hợp chặt chẽ giữa hệ thống bắn bi và cơ cấu thùng đảo quay. Khi máy khởi động, đầu phun bi sẽ gia tốc hạt bi thép lên vận tốc cao và bắn trực tiếp vào bên trong buồng phun.

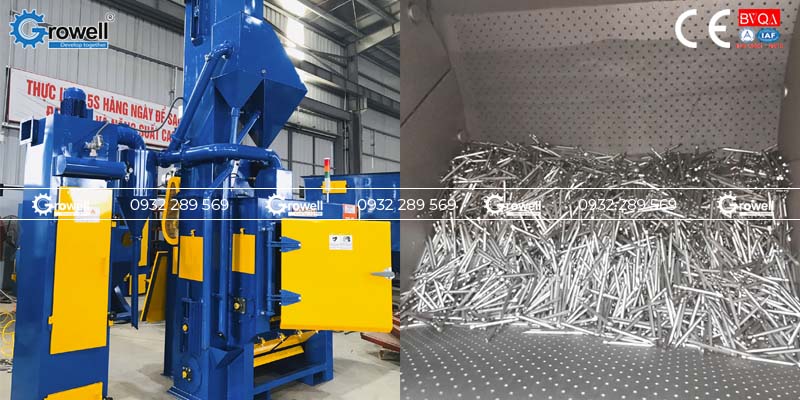

Đồng thời, băng tải đảo bắt đầu quay liên tục, sản phẩm bên trong sẽ được đảo đều, va chạm và thay đổi vị trí, bề mặt sản phẩm được tiếp xúc đều với dòng bi phun, kể cả những vị trí khó tiếp cận.

Hạt bi sau phun sẽ rơi xuống đáy buồng phun và được hệ thống thu hồi, sàng lọc để tái sử dụng. Bụi và tạp chất phát sinh được thu gom và lọc bởi hệ thống xử lý bụi chuyên dụng, đảm bảo môi trường làm việc an toàn. Toàn bộ quá trình phun bi làm sạch diễn ra khép kín và tự động, giúp máy đạt hiệu quả làm sạch cao, bề mặt đồng đều và năng suất ổn định trong sản xuất công nghiệp.

Ứng dụng thực tế của máy phun bi thùng đảo

Nhờ cấu tạo máy phun bi thùng đảo tối ưu cho việc xử lý hàng loạt chi tiết nhỏ và vừa, thiết bị này được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp.

• Ngành cơ khí chế tạo: Máy được sử dụng để làm sạch bề mặt chi tiết cơ khí sau gia công, loại bỏ rỉ sét, cát đúc và ba via, giúp sản phẩm đạt yêu cầu kỹ thuật trước khi lắp ráp.
• Sản xuất bulong, ốc vít và linh kiện tiêu chuẩn: Với khả năng đảo liên tục, máy phun bi thùng đảo giúp làm sạch đồng đều bulong, đai ốc, lò xo, vòng đệm với số lượng lớn, đảm bảo chất lượng bề mặt ổn định.

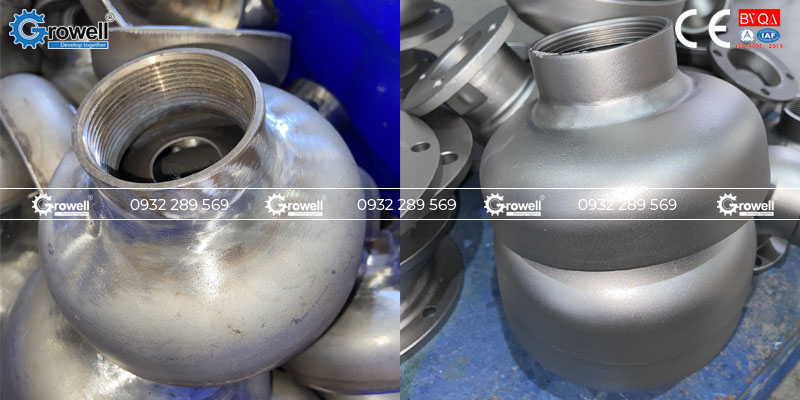

• Xử lý chi tiết đúc và chi tiết dập: Ứng dụng để loại bỏ cát đúc, vảy oxi hóa trên các chi tiết đúc hoặc chi tiết dập nguội, tận dụng hiệu quả trong việc xử lý các bề mặt phức tạp.
• Chuẩn bị bề mặt trước sơn, mạ: Tạo độ nhám đồng đều, máy được dùng phổ biến để chuẩn bị bề mặt kim loại trước khi sơn phủ, mạ kẽm, mạ điện hoặc sơn tĩnh điện.
• Ngành sản xuất phụ tùng ô tô, xe máy: Trong lĩnh vực này, máy phun bi thùng đảo giúp làm sạch và tăng độ bám cho các chi tiết như bánh răng, trục nhỏ, chi tiết lắp ghép, đáp ứng yêu cầu chất lượng cao.
• Ngành chế tạo khuôn mẫu và thiết bị công nghiệp: Máy phun bi thùng đảo còn được ứng dụng để làm sạch, tăng độ bền bề mặt cho các chi tiết khuôn, chi tiết máy, nhờ tận dụng hiệu quả cấu tạo máy phun bi thùng đảo và nguyên lý phun bi khép kín.

Địa chỉ mua máy phun bi uy tín chất lượng

Việc hiểu rõ cấu tạo máy phun bi thùng đảo không chỉ giúp doanh nghiệp lựa chọn đúng thiết bị phù hợp mà còn tối ưu hiệu quả vận hành trong quá trình sản xuất. Nhờ cấu tạo đồng bộ, nguyên lý hoạt động ổn định và phạm vi ứng dụng rộng, máy phun bi thùng đảo đã trở thành giải pháp xử lý bề mặt kim loại hiệu quả, góp phần nâng cao chất lượng sản phẩm, tiết kiệm chi phí và đáp ứng các yêu cầu kỹ thuật ngày càng cao trong công nghiệp hiện đại.

Growell Việt Nam là một trong những đơn vị hàng đầu chuyên cung cấp đa dạng các dòng máy phun bi làm sạch chất lượng cao, được các ngành công nghiệp lớn tin tưởng lựa chọn sử dụng.

• Với hơn 20 năm kinh nghiệm được chuyển giao từ tập đoàn Growell Thái Lan
• Máy được sản xuất theo tiêu chuẩn ISO 9001:2015
• Bề mặt sản phẩm sau phun đạt độ sạch chuẩn SA 2.5
• Thiết bị – phụ kiện được nhập khẩu chính hãng
• Đảm bảo đáp ứng mọi nhu cầu doanh nghiệp
• Lắp đặt – giao hàng trên toàn quốc
• Bảo hành – Bảo dưỡng định kỳ
• Đội ngũ nhân viên kỹ thuật hỗ trợ – tư vấn tận tình
