Cấu tạo hệ thống phun bi tự động và những ưu điểm nổi bật

Trong ngành gia công và xử lý bề mặt kim loại hiện đại, hệ thống phun bi tự động đóng vai trò quan trọng giúp làm sạch, tạo nhám và nâng cao chất lượng sản phẩm. Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về cấu tạo hệ thống phun bi tự động cũng như những ưu điểm nổi bật mà thiết bị này mang lại trong sản xuất công nghiệp, từ đó hỗ trợ doanh nghiệp lựa chọn giải pháp phù hợp và tối ưu hiệu quả vận hành.

Hệ thống phun bi tự động là gì?

Hệ thống phun bi tự động là thiết bị chuyên dụng dùng để làm sạch, tạo nhám và xử lý bề mặt kim loại bằng các hạt bi thép được gia tốc tốc độ cao thông qua đầu phun bi. Khi va đập lên bề mặt, các hạt bi giúp loại bỏ rỉ sét, sơn cũ, bavia và cặn oxi hóa, đồng thời tạo độ nhám đồng đều, tăng độ bám dính cho các lớp sơn hoặc phủ bảo vệ.

So với phương pháp thủ công, hệ thống này được tích hợp đồng bộ nhiều bộ phận như buồng phun, đầu phun, hệ thống cấp – thu hồi hạt bi, lọc bụi và điều khiển tự động. Việc hiểu rõ cấu tạo hệ thống phun bi tự động giúp doanh nghiệp tối ưu lựa chọn và vận hành thiết bị hiệu quả hơn trong thực tế.

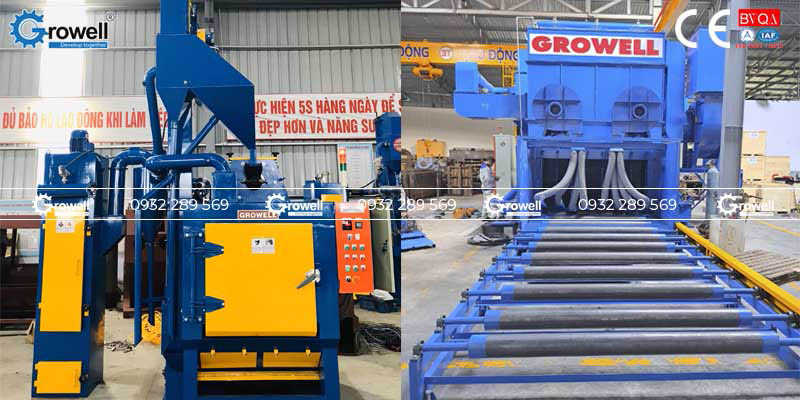

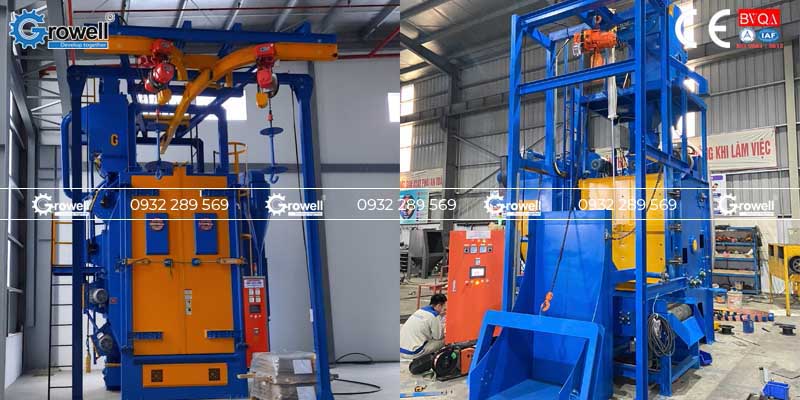

Hiện nay, công nghệ phun bi được ứng dụng rộng rãi trong các ngành như kết cấu thép, đúc kim loại, đóng tàu, ô tô và cơ khí chế tạo. Tùy nhu cầu, doanh nghiệp có thể lựa chọn các dạng máy như băng tải con lăn, móc treo, bàn xoay hoặc thùng đảo để phù hợp với từng loại sản phẩm.

Cấu tạo hệ thống phun bi tự động

Cấu tạo hệ thống phun bi tự động được thiết kế gồm nhiều bộ phận làm việc đồng bộ theo một chu trình khép kín. Mỗi thành phần đảm nhận một vai trò riêng, giúp toàn bộ hệ thống vận hành ổn định, liên tục và đạt hiệu suất cao trong xử lý bề mặt kim loại.

Dưới đây là các bộ phận chính trong cấu tạo hệ thống phun bi tự động:

Buồng phun bi

Trong cấu tạo hệ thống phun bi tự động, buồng phun là nơi trực tiếp diễn ra quá trình làm sạch bề mặt. Bộ phận này được chế tạo từ thép chịu lực, bên trong lót vật liệu chống mài mòn nhằm hạn chế hao mòn do hạt bi va đập. Thiết kế kín giúp ngăn bụi và hạt bi phát tán ra ngoài.

Đầu phun bi

Đầu phun bi là bộ phận quan trọng nhất của hệ thống, có nhiệm vụ gia tốc hạt bi thép bằng lực ly tâm trước khi phun lên bề mặt chi tiết. Một đầu phun thường bao gồm cánh văng, bộ chia bi, cánh định hướng và động cơ truyền động. Chất lượng của đầu phun quyết định trực tiếp đến tốc độ làm sạch, độ phủ của hạt bi và hiệu suất hoạt động của toàn bộ hệ thống.

Hệ thống cấp và tuần hoàn hạt bi

Sau khi hoàn thành chu trình làm sạch, hạt bi được thu hồi thông qua vít tải và gầu tải để đưa đến bộ phận phân tách. Tại đây, bụi, tạp chất và hạt bi vỡ sẽ được loại bỏ, trong khi các hạt bi đạt tiêu chuẩn tiếp tục được đưa trở lại phễu chứa để tái sử dụng. Quy trình tuần hoàn này giúp giảm đáng kể chi phí vật tư.

Hệ thống thu hồi và lọc bụi

Một phần quan trọng khác trong cấu tạo hệ thống phun bi tự động là hệ thống xử lý bụi. Bộ phận này sử dụng quạt hút kết hợp bộ lọc túi để xử lý bụi kim loại, đảm bảo môi trường làm việc sạch và an toàn.

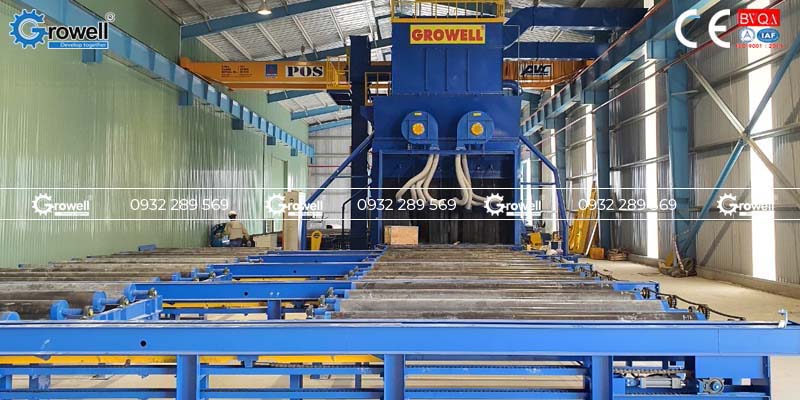

Hệ thống vận chuyển sản phẩm

Trong cấu tạo hệ thống phun bi tự động hệ thống vận chuyển sản phẩm, giúp tự động hóa quá trình đưa sản phẩm vào và ra khỏi buồng phun. Tùy vào kích thước và hình dạng chi tiết, có thể sử dụng băng tải con lăn, móc treo, bàn xoay hoặc thùng đảo. Bộ phận này giúp đưa sản phẩm vào và ra khỏi buồng phun liên tục, góp phần nâng cao năng suất sản xuất.

Hệ thống điều khiển tự động

Hầu hết các hệ thống hiện đại đều được trang bị bộ điều khiển PLC kết hợp màn hình HMI. Người vận hành có thể dễ dàng cài đặt thời gian phun, tốc độ băng tải, số lượng đầu phun hoạt động và theo dõi tình trạng thiết bị, giúp quá trình vận hành chính xác và ổn định hơn.

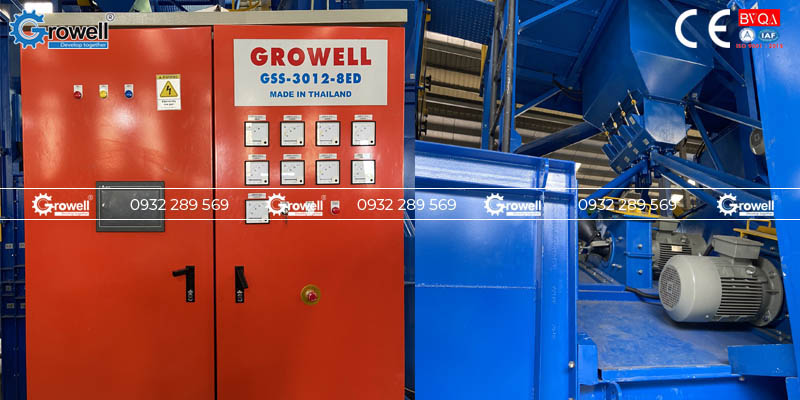

Hệ thống điện và thiết bị an toàn

Bên cạnh các bộ phận chính, hệ thống phun bi tự động còn được trang bị tủ điện, cảm biến, công tắc hành trình và các thiết bị bảo vệ nhằm đảm bảo máy vận hành ổn định. Khi phát hiện sự cố, hệ thống sẽ tự động cảnh báo hoặc dừng hoạt động để bảo vệ thiết bị và đảm bảo an toàn cho người sử dụng.

Bài viết tham khảo: Phụ kiện máy phun bi

Nguyên lý hoạt động của hệ thống phun bi tự động

Nguyên lý hoạt động của hệ thống phun bi tự động diễn ra theo chu trình khép kín, trong đó hạt bi thép được gia tốc và tuần hoàn liên tục nhằm tối ưu hiệu quả làm sạch bề mặt và tiết kiệm vật liệu. Việc hiểu rõ cấu tạo hệ thống phun bi tự động sẽ giúp dễ dàng hình dung toàn bộ quá trình vận hành của thiết bị.

Đầu tiên, sản phẩm được đưa vào buồng phun thông qua hệ thống băng tải, ray treo hoặc cơ cấu vận chuyển tự động. Đây đều là những bộ phận quan trọng trong cấu tạo hệ thống phun bi tự động, giúp sản phẩm được di chuyển chính xác đến vị trí xử lý. Khi sản phẩm đến vị trí định sẵn, đầu phun bắt đầu hoạt động, gia tốc hạt bi thép lên tốc độ cao và phun trực tiếp lên bề mặt cần làm sạch.

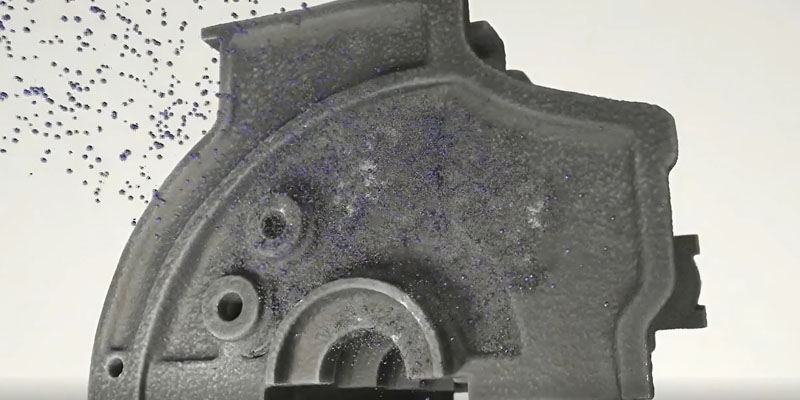

Dưới tác động của lực va đập, rỉ sét, sơn cũ và các tạp chất được loại bỏ hoàn toàn, đồng thời tạo độ nhám đồng đều giúp tăng độ bám dính cho lớp sơn hoặc lớp phủ bảo vệ ở công đoạn tiếp theo. Hiệu quả này có được nhờ cấu tạo hệ thống phun bi tự động được thiết kế đồng bộ, từ buồng phun, đầu phun đến hệ thống cấp hạt mài.

Sau khi va chạm với sản phẩm, hạt bi rơi xuống đáy buồng phun và được hệ thống vít tải thu gom. Tiếp theo, gầu tải đưa hạt bi đến bộ phân tách để loại bỏ bụi và các hạt bi bị hư hỏng. Những hạt bi đạt tiêu chuẩn sẽ được đưa trở lại phễu chứa và tiếp tục chu trình phun, tạo thành một hệ thống tuần hoàn liên tục.

Trong suốt quá trình vận hành, hệ thống xử lý bụi luôn hoạt động để thu gom bụi mịn và tạp chất, góp phần duy trì môi trường sản xuất sạch và an toàn.

Những ưu điểm nổi bật của hệ thống phun bi tự động

Hiệu quả làm sạch cao và đồng đều

Máy phun bi tự động sử dụng đầu phun bi để gia tốc hạt bi thép với tốc độ cao, tạo lực va đập mạnh giúp loại bỏ rỉ sét, sơn cũ và tạp chất nhanh chóng. Nhờ hiểu rõ cấu tạo hệ thống phun bi tự động, có thể thấy cơ chế phun được thiết kế tối ưu giúp bề mặt sau xử lý đạt độ nhám đồng đều và chất lượng cao.

Nâng cao năng suất sản xuất

Nhờ cấu tạo hệ thống phun bi tự động được tối ưu với hệ thống cấp phôi, buồng phun và cơ cấu thu hồi hạt mài hoạt động liên tục, thiết bị có thể xử lý số lượng lớn sản phẩm trong thời gian ngắn. Toàn bộ quá trình vận chuyển, phun bi và thu hồi vật liệu diễn ra đồng bộ, giúp tăng năng suất vượt trội so với phương pháp làm sạch thủ công.

Tiết kiệm chi phí nhân công

Hệ thống điều khiển PLC – HMI giúp tự động hóa hầu hết quy trình vận hành. Doanh nghiệp chỉ cần ít nhân sự giám sát, giảm đáng kể chi phí lao động và hạn chế sai sót trong quá trình sản xuất.

Tối ưu chi phí vật tư

Một trong những ưu điểm nổi bật của hệ thống phun bi tự động là khả năng thu hồi và tái sử dụng hạt bi nhiều lần. Sau mỗi chu trình làm sạch, hạt bi được phân tách khỏi bụi và tạp chất trước khi quay trở lại phễu chứa để tiếp tục sử dụng. Cơ chế tuần hoàn này giúp giảm đáng kể lượng vật liệu tiêu hao và tiết kiệm chi phí vận hành trong dài hạn.

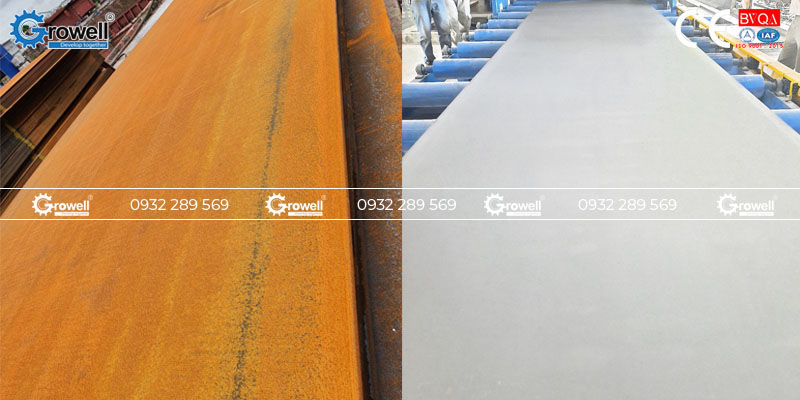

Cải thiện chất lượng bề mặt sản phẩm

Không chỉ làm sạch, hệ thống còn tạo độ nhám tiêu chuẩn trên bề mặt kim loại. Đây là yếu tố quan trọng giúp lớp sơn, lớp mạ hoặc lớp phủ chống ăn mòn bám dính tốt hơn, từ đó tăng khả năng bảo vệ sản phẩm trước các tác động của môi trường và kéo dài tuổi thọ sử dụng.

Môi trường làm việc sạch và an toàn

Một bộ phận quan trọng trong cấu tạo hệ thống phun bi tự động là hệ thống hút lọc bụi công nghiệp. Thiết bị này có nhiệm vụ thu gom bụi mịn và các tạp chất phát sinh trong quá trình phun bi, giúp giảm bụi phát tán ra môi trường, cải thiện chất lượng không khí trong nhà xưởng, bảo vệ sức khỏe người lao động và đáp ứng các tiêu chuẩn về an toàn môi trường.

Dễ dàng tích hợp vào dây chuyền sản xuất

Máy phun bi tự động có thể kết hợp với các thiết bị khác hoặc dây chuyền sơn tĩnh điện để tạo thành quy trình sản xuất khép kín. Khả năng tích hợp linh hoạt giúp doanh nghiệp tối ưu hóa quy trình sản xuất, giảm thời gian chờ và nâng cao hiệu quả vận hành.

Những lưu ý khi lựa chọn hệ thống phun bi tự động

• Xác định loại sản phẩm cần xử lý: Kích thước, hình dạng và trọng lượng sản phẩm sẽ quyết định loại máy phù hợp như băng tải con lăn, băng tải lưới, móc treo hay thùng đảo.
• Lựa chọn công suất phù hợp: Công suất đầu phun cần đáp ứng yêu cầu về năng suất sản xuất nhưng vẫn đảm bảo tiết kiệm điện năng và chi phí vận hành.
• Quan tâm đến hệ thống thu hồi hạt bi: Một hệ thống thu hồi hiệu quả sẽ giúp giảm hao hụt vật liệu, tăng tuổi thọ hạt bi và giảm chi phí sản xuất.
• Đánh giá hệ thống lọc bụi: Nên ưu tiên các thiết bị có hệ thống lọc bụi công suất phù hợp, đảm bảo môi trường làm việc sạch và đáp ứng các tiêu chuẩn an toàn.
• Chú ý đến khả năng bảo trì: Lựa chọn thiết bị có cấu tạo thuận tiện cho việc thay thế cánh turbine, tấm chống mài mòn, bộ lọc bụi và các linh kiện tiêu hao sẽ giúp giảm thời gian dừng máy.
• Lựa chọn đơn vị cung cấp uy tín: Nhà cung cấp có kinh nghiệm sẽ tư vấn đúng giải pháp, cung cấp thiết bị chất lượng, dịch vụ bảo hành, bảo trì và hỗ trợ kỹ thuật kịp thời, giúp doanh nghiệp vận hành ổn định trong thời gian dài.

Địa chỉ mua máy phun bi uy tín chính hãng

Việc hiểu rõ cấu tạo hệ thống phun bi tự động giúp doanh nghiệp đánh giá đúng vai trò của từng bộ phận và lựa chọn thiết bị phù hợp với nhu cầu sản xuất thực tế. Với khả năng làm sạch hiệu quả, vận hành ổn định và nhiều ưu điểm vượt trội, hệ thống phun bi tự động đang trở thành giải pháp tối ưu trong xử lý bề mặt kim loại, góp phần nâng cao chất lượng sản phẩm và hiệu quả sản xuất lâu dài.
