Hiểu rõ cấu tạo hệ thống phun bi để vận hành hiệu quả hơn

Trong các ngành công nghiệp gia công và xử lý bề mặt kim loại, việc hiểu rõ cấu tạo hệ thống phun bi đóng vai trò then chốt để đảm bảo hiệu suất và chất lượng sản xuất. Không chỉ giúp thiết bị vận hành ổn định, việc nắm vững từng bộ phận còn hỗ trợ tối ưu chi phí, giảm hao mòn và nâng cao độ bền máy. Bài viết này sẽ giúp bạn khám phá chi tiết cấu tạo hệ thống phun bi và cách vận hành hiệu quả nhất.

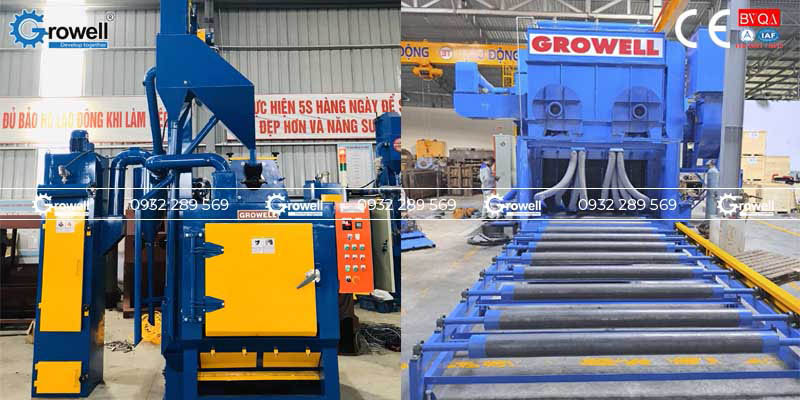

Giới thiệu chung về hệ thống phun bi

Hệ thống phun bi là giải pháp xử lý bề mặt kim loại tiên tiến, sử dụng lực ly tâm từ đầu phun bi để bắn hạt bi thép lên bề mặt sản phẩm. Quá trình này giúp loại bỏ rỉ sét, lớp sơn cũ, tạp chất và đồng thời tạo độ nhám tiêu chuẩn, phục vụ cho các công đoạn tiếp theo như sơn phủ, mạ hoặc gia công cơ khí.

Khác với phương pháp thủ công, công nghệ phun bi được thiết kế vận hành theo quy trình khép kín, giảm thiểu sự can thiệp của con người. Nhờ đó, thiết bị không chỉ nâng cao năng suất mà còn đảm bảo độ đồng đều và ổn định về chất lượng bề mặt. Đây là yếu tố đặc biệt quan trọng trong các ngành yêu cầu độ chính xác cao như kết cấu thép, chế tạo máy, đóng tàu và sản xuất ô tô.

Ngoài ra, hệ thống còn được tích hợp các công nghệ hiện đại như thu hồi và tái sử dụng hạt bi, lọc bụi và điều khiển tự động. Điều này giúp doanh nghiệp tối ưu chi phí vận hành, giảm hao hụt vật tư và đảm bảo môi trường làm việc an toàn.

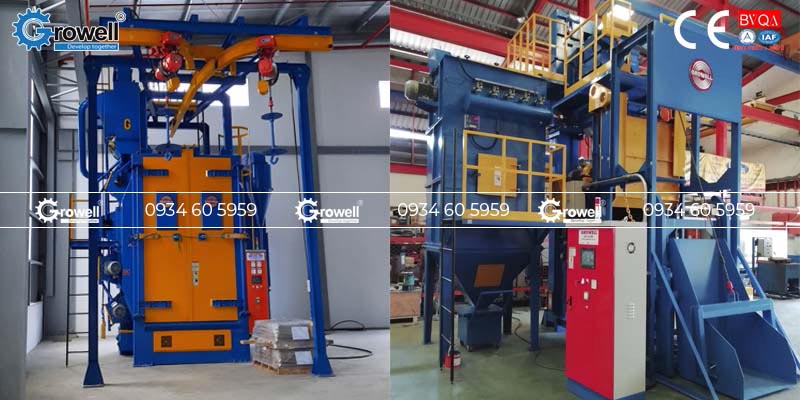

Tổng quan cấu tạo hệ thống phun bi

Cấu tạo hệ thống phun bi được thiết kế theo dạng khép kín, bao gồm nhiều bộ phận liên kết chặt chẽ nhằm đảm bảo quá trình xử lý bề mặt diễn ra liên tục, ổn định và hiệu quả cao. Mỗi thành phần trong hệ thống đều đảm nhiệm một chức năng riêng biệt, nhưng khi vận hành sẽ phối hợp đồng bộ để tạo thành một chu trình làm việc hoàn chỉnh.

Về tổng thể, cấu tạo hệ thống phun bi thường gồm các nhóm chính: buồng phun bi, đầu phun bi, hệ thống cấp và thu hồi bi, hệ thống phân tách, hệ thống xử lý bụi và hệ thống điều khiển trung tâm. Các bộ phận trong cấu tạo hệ thống phun bi được bố trí khoa học nhằm tối ưu hiệu suất làm việc và đảm bảo độ bền của thiết bị.

Điểm đặc trưng của máy phun bi tự động là khả năng vận hành theo chu trình khép kín. Hạt bi sau khi sử dụng sẽ được thu hồi, làm sạch và tái sử dụng nhiều lần, giúp giảm đáng kể chi phí vật tư. Đồng thời, toàn bộ quá trình được kiểm soát thông qua hệ thống điều khiển, cho phép điều chỉnh linh hoạt các thông số kỹ thuật để phù hợp với từng loại sản phẩm.

Các bộ phận chính trong hệ thống phun bi

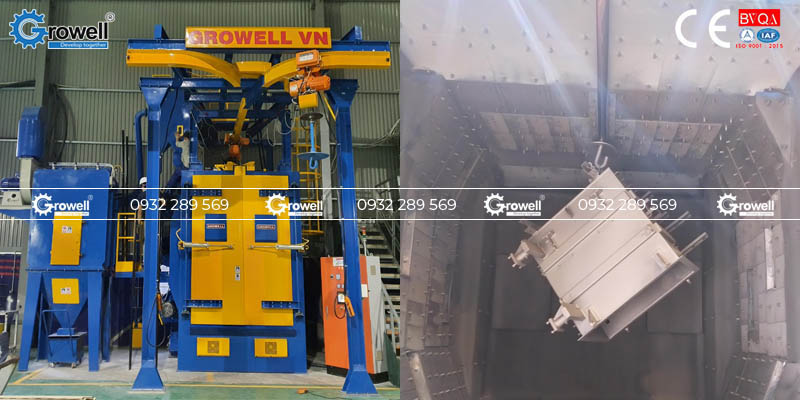

Buồng phun bi

Buồng phun là nơi diễn ra quá trình làm sạch bề mặt kim loại và là một phần quan trọng trong cấu tạo hệ thống phun bi. Bộ phận này thường được chế tạo từ thép chịu lực, bên trong lót cao su kỹ thuật để giảm hao mòn do va đập của hạt bi. Thiết kế kín giúp hạn chế bụi phát tán ra môi trường và đảm bảo an toàn cho người vận hành.

Đầu phun bi

Trong cấu tạo hệ thống phun bi, đầu phun bi là bộ phận quan trọng nhất, có nhiệm vụ tạo lực bắn hạt bi. Đầu phun hoạt động dựa trên nguyên lý lực ly tâm, với các cánh văng quay ở tốc độ cao để gia tốc hạt bi và phun lên bề mặt sản phẩm.

Hệ thống cấp và thu hồi bi

Sau khi phun, hạt bi sẽ rơi xuống đáy buồng và được thu hồi thông qua các cơ cấu như vít tải, băng tải hoặc gầu tải. Hệ thống này giúp vận chuyển hạt bi trở lại máy phun, đảm bảo chu trình làm việc liên tục và giảm thất thoát vật liệu.

Hệ thống phân tách bi và tạp chất

Trong cấu tạo hệ thống phun bi, bộ phận phân tách có nhiệm vụ loại bỏ các hạt bi bị vỡ hoặc lẫn tạp chất như bụi, rỉ sét. Điều này giúp đảm bảo chỉ những hạt bi đạt tiêu chuẩn mới được tái sử dụng, duy trì hiệu quả làm sạch ổn định.

Hệ thống xử lý bụi

Hệ thống xử lý bụi  đóng vai trò quan trọng trong cấu tạo hệ thống phun bi, giúp thu gom bụi phát sinh trong quá trình vận hành. Các thiết bị phổ biến gồm bộ lọc túi vải, có khả năng giữ lại hạt bụi mịn và xả khí sạch ra ngoài, góp phần bảo vệ môi trường làm việc.

Hệ thống điều khiển trung tâm

Trong cấu tạo hệ thống phun bi, hệ thống điều khiển trung tâm cho phép người vận hành theo dõi và điều chỉnh các thông số như tốc độ phun, thời gian xử lý, lưu lượng bi và trạng thái hoạt động của toàn bộ thiết bị. Nhiều hệ thống hiện đại còn tích hợp PLC giúp tự động hóa và tăng độ chính xác trong vận hành.

Nguyên lý hoạt động của hệ thống phun bi

Hệ thống phun bi hoạt động dựa trên nguyên lý sử dụng lực ly tâm để gia tốc hạt bi thép và bắn chúng lên bề mặt vật liệu nhằm làm sạch và tạo độ nhám. Nguyên lý này được xây dựng dựa trên cấu tạo hệ thống phun bi với các bộ phận liên kết chặt chẽ, giúp toàn bộ quá trình diễn ra theo một chu trình khép kín, liên tục và được kiểm soát tự động.

Trước tiên, hạt bi thép được chứa trong phễu và cấp xuống đầu phun bi. Khi hệ thống vận hành, đầu phun quay với tốc độ cao, tạo ra lực ly tâm mạnh giúp các cánh văng đẩy hạt bi ra ngoài với vận tốc lớn và định hướng chính xác vào bề mặt sản phẩm cần xử lý.

Khi va chạm với bề mặt kim loại, hạt bi sẽ phá vỡ lớp rỉ sét, sơn cũ hoặc tạp chất, đồng thời tạo độ nhám đồng đều giúp tăng độ bám dính cho lớp phủ sau này. Đây là giai đoạn quyết định chất lượng làm sạch của toàn bộ hệ thống.

Sau khi hoàn thành quá trình va đập, hạt bi cùng với bụi và tạp chất sẽ rơi xuống đáy buồng phun. Dựa trên cấu tạo hệ thống phun bi, tại đây hệ thống thu hồi sẽ vận chuyển hỗn hợp này đến bộ phận phân tách.

Trong bước phân tách, các tạp chất nhẹ như bụi, rỉ sét sẽ được hút ra ngoài thông qua hệ thống lọc bụi, trong khi các hạt bi đạt tiêu chuẩn sẽ được giữ lại và đưa trở lại phễu chứa để tiếp tục chu trình phun. Những hạt bi bị vỡ hoặc không đạt yêu cầu sẽ bị loại bỏ.

Lợi ích khi hiểu rõ cấu tạo hệ thống phun bi

Việc nắm rõ cấu tạo của hệ thống phun bi không chỉ giúp người vận hành sử dụng thiết bị đúng cách mà còn mang lại nhiều lợi ích thiết thực trong sản xuất.

• Tối ưu hiệu suất vận hành: Khi hiểu rõ chức năng của từng bộ phận, người vận hành có thể điều chỉnh các thông số phù hợp với từng loại sản phẩm, đảm bảo quá trình làm sạch diễn ra nhanh hơn, đồng đều hơn và tận dụng tối đa công suất của máy.
• Giảm chi phí vận hành và vật tư: Hiểu cấu tạo hệ thống phun bi giúp kiểm soát tốt lượng hạt bi sử dụng, hạn chế thất thoát và sử dụng hiệu quả cơ chế tái tuần hoàn. Đồng thời, việc phát hiện sớm các lỗi như tắc nghẽn hoặc hao mòn cũng giúp giảm chi phí sửa chữa và thay thế linh kiện.
• Nâng cao tuổi thọ thiết bị: Khi vận hành đúng theo cấu tạo và nguyên lý, các bộ phận như cánh văng, buồng phun hay hệ thống băng tải sẽ ít bị quá tải hoặc mài mòn bất thường.
• Đảm bảo chất lượng bề mặt sản phẩm: Việc hiểu rõ cách hệ thống hoạt động giúp người dùng kiểm soát tốt độ sạch và độ nhám của bề mặt sau khi phun. Nhờ đó, sản phẩm đầu ra đạt tiêu chuẩn kỹ thuật, đặc biệt quan trọng trong các công đoạn sơn phủ hoặc gia công tiếp theo.
• Tăng tính an toàn trong vận hành: Nắm rõ cấu tạo giúp người vận hành nhận biết các rủi ro tiềm ẩn như rò rỉ bụi, kẹt cơ cấu hoặc sự cố điện. Từ đó có thể chủ động phòng tránh, đảm bảo an toàn lao động và hạn chế tai nạn trong quá trình sử dụng.
• Dễ dàng nâng cấp và cải tiến hệ thống: Khi đã hiểu rõ cấu trúc tổng thể, doanh nghiệp có thể dễ dàng nâng cấp từng bộ phận, giúp hệ thống luôn đáp ứng được nhu cầu sản xuất ngày càng cao mà không cần thay mới toàn bộ.

Địa chỉ mua máy phun bi uy tín chính hãng

Việc hiểu rõ cấu tạo hệ thống phun bi tự động không chỉ giúp vận hành hiệu quả mà còn là yếu tố quan trọng để tối ưu chi phí, nâng cao chất lượng sản phẩm và đảm bảo phát triển sản xuất bền vững.

Growell Việt Nam là một trong những đơn vị hàng đầu chuyên cung cấp đa dạng các dòng máy phun bi phun cát – dịch vụ phun cát làm sạch chất lượng cao, được nhiều doanh nghiệp tin tưởng lựa chọn.

• Với hơn 20 năm kinh nghiệm được chuyển giao từ tập đoàn Growell Thái Lan
• Máy được sản xuất theo tiêu chuẩn ISO 9001:2015
• Bề mặt sản phẩm sau phun đạt chuẩn SA 2.5
• Thiết bị – phụ kiện được nhập khẩu chính hãng
• Đảm bảo đáp ứng mọi nhu cầu doanh nghiệp
• Lắp đặt – giao hàng trên toàn quốc
• Bảo hành – Bảo dưỡng định kỳ
• Đội ngũ nhân viên kỹ thuật hỗ trợ – tư vấn tận tình
