Cấu tạo hệ thống hút lọc bụi và nguyên lý hoạt động chi tiết

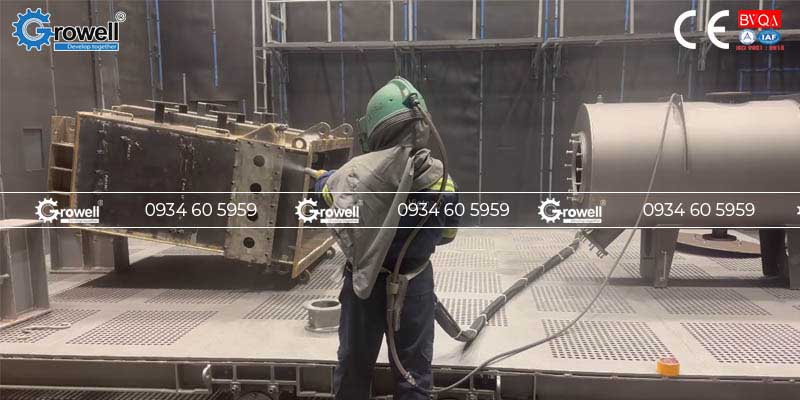

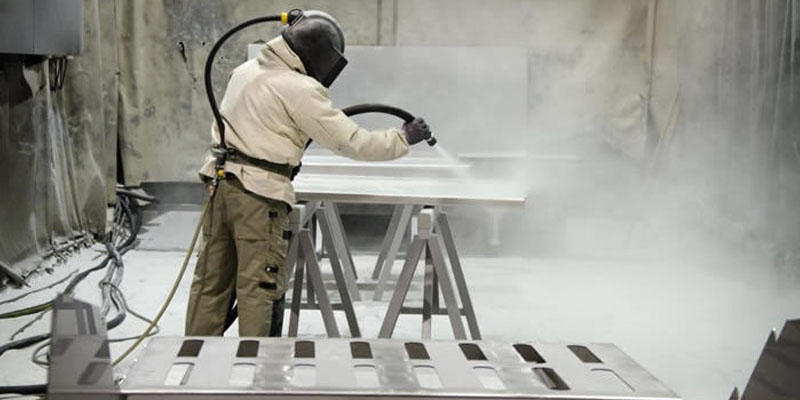

Trong các phòng phun cát công nghiệp, bụi mịn và hạt mài phát sinh liên tục trong quá trình xử lý bề mặt, gây ảnh hưởng lớn đến sức khỏe người vận hành và hiệu quả sản xuất. Vì vậy, hệ thống hút lọc bụi đóng vai trò quan trọng trong việc thu gom và xử lý bụi, đảm bảo môi trường làm việc an toàn và sạch sẽ. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo hệ thống hút lọc bụi cũng như nguyên lý hoạt động, từ đó có cái nhìn tổng quan về cách hệ thống vận hành và lý do nó trở thành thiết bị không thể thiếu trong phòng phun cát.

Hệ thống hút lọc bụi là gì?

Hệ thống hút lọc bụi là tổ hợp các thiết bị được thiết kế để thu gom, tách và xử lý bụi phát sinh trong quá trình sản xuất công nghiệp. Đối với phòng phun cát, hệ thống có nhiệm vụ hút toàn bộ bụi, tạp chất và các hạt mài mịn phát sinh trong quá trình làm sạch bề mặt kim loại, sau đó đưa qua các cấp xử lý như cyclone và bộ lọc tinh trước khi thải không khí sạch ra môi trường. Nhờ đó, không gian làm việc luôn thông thoáng, đảm bảo an toàn cho người vận hành, đồng thời duy trì hiệu quả hoạt động ổn định của phòng phun cát.

Vai trò của hệ thống hút lọc bụi:

• Thu gom và xử lý bụi phát sinh trong quá trình phun cát.
• Bảo vệ sức khỏe người vận hành, hạn chế hít phải bụi mịn.
• Duy trì tầm nhìn rõ ràng, giúp thao tác phun cát chính xác hơn.
• Giảm ô nhiễm môi trường trong và ngoài khu vực sản xuất.
• Bảo vệ máy móc, hạn chế bụi bám vào các bộ phận thiết bị.
• Đáp ứng các yêu cầu về an toàn lao động và tiêu chuẩn môi trường.
• Nâng cao hiệu quả sản xuất và chất lượng bề mặt sau khi phun cát.

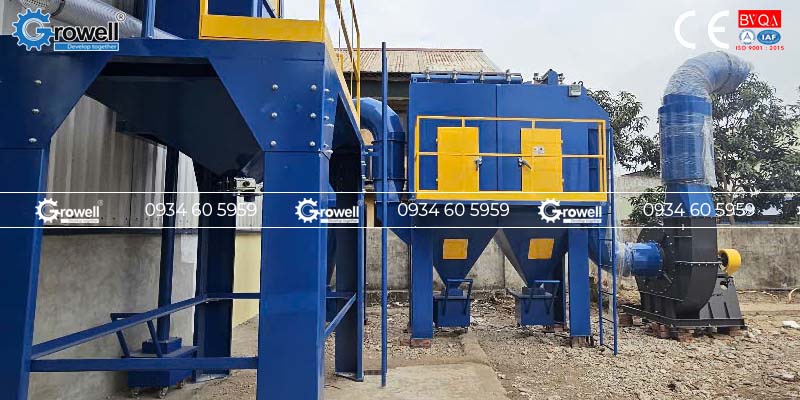

Cấu tạo hệ thống hút lọc bụi trong phòng phun cát

Chụp hút và hệ thống đường ống

Chụp hút thu gom bụi trực tiếp tại khu vực phát sinh trong buồng phun cát. Bụi và không khí được dẫn qua hệ thống đường ống kín đến cụm xử lý, giúp hạn chế thất thoát áp suất và đảm bảo lưu lượng hút ổn định

Quạt hút công nghiệp

Quạt hút tạo áp suất âm để thu và vận chuyển bụi về hệ thống xử lý. Công suất quạt được lựa chọn theo diện tích phòng phun và mức độ phát sinh bụi, đảm bảo vận hành liên tục và hiệu quả.

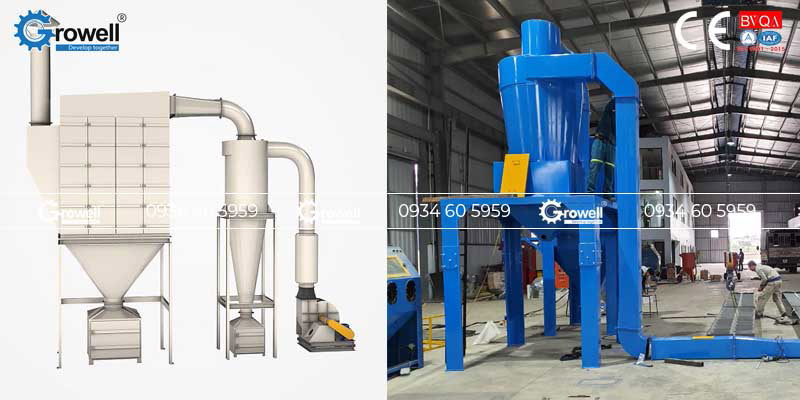

Bộ tách bụi Cyclone

Cyclone hoạt động theo nguyên lý ly tâm, tách bụi thô, hạt mài và tạp chất kích thước lớn khỏi luồng khí. Nhờ đó, giảm tải đáng kể cho bộ lọc tinh phía sau.

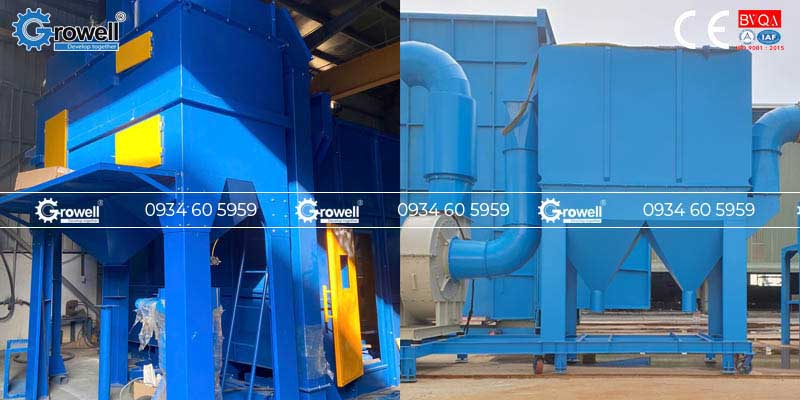

Bộ lọc bụi Filter

Sau Cyclone, dòng khí đi qua bộ lọc bụi để giữ lại bụi mịn còn sót lại. Quá trình này giúp không khí đạt tiêu chuẩn trước khi thải ra môi trường hoặc tuần hoàn trở lại.

Hệ thống giũ bụi tự động

Hệ thống sử dụng xung khí nén để làm sạch bụi bám trên bề mặt lọc. Cơ chế này giúp duy trì hiệu suất lọc ổn định, giảm chênh áp và kéo dài tuổi thọ vật liệu lọc.

Phễu và thùng chứa bụi

Bụi sau khi tách và giũ được thu gom về phễu đáy và chuyển xuống thùng chứa. Thiết kế này giúp việc thu hồi và xử lý bụi thuận tiện, an toàn và nhanh chóng.

Tủ điều khiển

Tủ điều khiển quản lý toàn bộ hệ thống: quạt hút, chu kỳ giũ bụi và các cơ chế bảo vệ như quá tải, mất pha. Nhờ đó đảm bảo hệ thống vận hành ổn định và an toàn.

Nguyên lý hoạt động của hệ thống hút lọc bụi

Hệ thống hút lọc bụi hoạt động dựa trên nguyên lý tạo áp suất âm bằng quạt hút công nghiệp để thu gom bụi phát sinh trong quá trình phun cát. Hỗn hợp không khí chứa bụi, hạt mài và tạp chất được hút từ phòng phun thông qua chụp hút và hệ thống đường ống, sau đó dẫn đến cụm xử lý bụi.

Tại bộ tách bụi Cyclone, dòng khí chuyển động theo dạng xoáy tạo ra lực ly tâm, giúp tách các hạt bụi có kích thước lớn và hạt mài khỏi luồng khí. Phần bụi thô sẽ rơi xuống phễu chứa, trong khi không khí chứa bụi mịn tiếp tục đi qua bộ lọc filter để giữ lại các hạt bụi còn sót lại với hiệu suất cao.

Trong quá trình vận hành, hệ thống giũ bụi tự động bằng xung khí nén sẽ định kỳ làm sạch bề mặt bộ lọc, giúp duy trì lưu lượng hút ổn định và kéo dài tuổi thọ vật liệu lọc. Sau khi được xử lý, không khí sạch sẽ được thải ra môi trường hoặc tuần hoàn trở lại nhà xưởng, góp phần tạo không gian làm việc an toàn và giảm ô nhiễm bụi.

Ưu điểm khi sử dụng hệ thống hút lọc bụi

• Xử lý bụi hiệu quả: Thu gom và loại bỏ bụi phát sinh, giúp không gian làm việc luôn sạch sẽ.
• Bảo vệ sức khỏe người lao động: Giảm lượng bụi mịn trong không khí, tạo môi trường làm việc an toàn hơn.
• Cải thiện tầm nhìn khi phun cát: Hạn chế bụi lơ lửng, giúp người vận hành quan sát rõ bề mặt chi tiết.
• Nâng cao chất lượng sản phẩm: Giảm bụi bám trên bề mặt sau khi xử lý, hỗ trợ các công đoạn sơn phủ hoặc gia công tiếp theo.
• Kéo dài tuổi thọ thiết bị: Hạn chế bụi tích tụ trong máy móc, giảm hao mòn và hư hỏng linh kiện.
• Tiết kiệm chi phí vận hành: Giảm tần suất vệ sinh, bảo trì và thay thế bộ lọc nhờ hệ thống hoạt động hiệu quả.
• Đáp ứng yêu cầu về môi trường: Hạn chế bụi phát tán ra bên ngoài, góp phần tuân thủ các tiêu chuẩn về an toàn và bảo vệ môi trường.
• Duy trì hiệu suất sản xuất: Hệ thống xử lý bụi vận hành ổn định giúp quá trình phun cát diễn ra liên tục, hạn chế gián đoạn.

Những lưu ý khi lựa chọn hệ thống hút lọc bụi

• Lựa chọn công suất phù hợp: Xác định lưu lượng gió và công suất quạt hút theo diện tích phòng phun cát và lượng bụi phát sinh.
• Đánh giá hiệu suất lọc: Chọn hệ thống có khả năng lọc bụi mịn cao để đảm bảo không khí sau xử lý đáp ứng yêu cầu về môi trường và an toàn lao động.
• Trang bị hệ thống giũ bụi tự động: Cơ chế giũ bụi bằng xung khí nén giúp duy trì hiệu suất lọc ổn định và giảm chi phí bảo trì.
• Quan tâm đến vật liệu chế tạo: Hệ thống nên được làm từ vật liệu bền, chống mài mòn và chịu được môi trường nhiều bụi trong phòng phun cát.
• Dễ bảo trì và thay thế linh kiện: Thiết kế thuận tiện cho việc vệ sinh, thay túi lọc hoặc lõi lọc, giúp giảm thời gian dừng máy.
• Tiết kiệm chi phí vận hành: Ưu tiên các hệ thống có khả năng tối ưu điện năng và giảm chi phí bảo dưỡng trong quá trình sử dụng.
• Lựa chọn nhà cung cấp uy tín: Đơn vị có kinh nghiệm sẽ tư vấn giải pháp phù hợp, đảm bảo chất lượng thiết bị và cung cấp dịch vụ bảo hành, bảo trì kịp thời.

Đơn vị lắp đặt thi công hệ thống hút lọc bụi uy tín

Hệ thống hút lọc bụi đóng vai trò then chốt trong việc đảm bảo môi trường làm việc an toàn và nâng cao hiệu quả vận hành trong phòng phun cát. Hiểu rõ cấu tạo và nguyên lý hoạt động của hệ thống hút lọc bụi sẽ giúp doanh nghiệp lựa chọn được giải pháp phù hợp, tối ưu chi phí và nâng cao chất lượng sản xuất lâu dài.

Growell Việt Nam là một trong những đơn vị hàng đầu chuyên cung cấp đa dạng các dòng máy phun bi phun cát làm sạch – lắp đặt hệ thống xử lý bụi chất lượng cao, được nhiều doanh nghiệp tin tưởng lựa chọn.

• Với hơn 20 năm kinh nghiệm được chuyển giao từ tập đoàn Growell Thái Lan
• Hệ thống được sản xuất theo tiêu chuẩn ISO 9001:2015
• Công nghệ xử lý bụi tiên tiến
• Thiết bị – phụ kiện được nhập khẩu chính hãng
• Đảm bảo đáp ứng mọi nhu cầu doanh nghiệp
• Lắp đặt – giao hàng trên toàn quốc
• Bảo hành – Bảo dưỡng định kỳ
• Đội ngũ nhân viên hỗ trợ – tư vấn 24/7
